Loudness and SPL Display
Loudness-Analyse und Handhabung mit einfach zu lesenden Instrumenten: Loudness and SPL Display
Grafische und numerische Instrumente zur Loudness-Messung gemäß der aktuellen Richtlinien
Die Loudness and SPL Display-Lizenz erweitert das Basis-4-Kanal-PPM mit grafischen und numerischen Instrumenten zur Loudness-Messung gemäß der aktuellen Richtlinien (EBU-R128, ITU-R BS.1770-4/1771-1, ATSC-A/85, ARIB, OP-59, AGCOM, CALM, LEQ(M), TASA, SAWA) und dem LRA-Instrument zur grafischen Anzeige der Loudness-Range. Im anwenderspezifischen Modus können Parameter vom Anwender modifiziert werden.
Zusätzlich steht eine SPL-Anzeige mit verschiedenen Bewertungsfiltern und Integrationszeiten sowie Referenzpegel-Einstellung zur Berechnung der SPL-Werte eines elektrischen Eingangssignals zur Verfügung. Mit aktivierter Multichannel-Mode-Lizenz (SW20001) können auch Dialnorm-Werte gemessen werden.
Wenn zusätzlich auch die Timecode-Reader-Lizenz (SW20008) aktiviert wird, ist auch die timecodebasierte Loudness-Messung und Loudness-Rekalkulation möglich.
- Vollständige Implementierungen der aktuellen Loudness-Standards und -Empfehlungen
- Balkenanzeige für summierte Loudness der Momentary-, Shortterm-, Integrated-Werte und Loudness Range (LRA)
- Numerische Anzeige aller relevanten Werte wie M, S, I, LRA, TPmax, Mmax, Smax, IDauer
Loudness Sum
Mit dem Loudness-Sum-Instrument können Sie sich die Loudness-Summen-Werte M, S und I einer Loudness-Messung grafisch als Bargraphen anzeigen lassen, entsprechend den Standards EBU R128, ITU BS.1770-4/1771-1, ARIB, ATSC A/85, OP-59, AGCOM, CALM Act, LEQ(M), TASA, SAWA oder anwenderspezifischer Definition. Auch ein SPL-Meter ist enthalten.
×
Loudness Sum
|
||||
|---|---|---|---|---|
| Modi: |
|
|||
| In den aufgeführten Loudness-Standards sind jeweils bestimmte Einstellungen eingeschränkt bzw. verschiedene Werte unveränderbar vorgegeben. Müssen diese dennoch angepasst werden, kann dies im Custom-Modus erfolgen. | ||||
|
||||
| Anzeige: |
|
|||
| Numerische Anzeige: | für M-, S-, I-Werte (Bezeichnung einstellbar), für LRA-, TPmax-, Mmax-, Smax-, I-Dauer-Werte | |||
| Skalen: *) | Loudness Skalen:
|
|||
| Bewertungsfilter: | K-Filter entsprechend ITU BS.1770 | |||
| Zielwert (Target Level): *) |
|
|||
| Time & Gate Momentary: *) | ||||
| - Window Time: | einstellbar im Bereich von 200 ms bis 1000 ms in 100-ms-Schritten | |||
| - Integration Time: | IEC 125 ms Fast, 250 ms (IRT), 500 ms, 750 ms, IEC 1000 ms Slow, 1500 ms, 2000 ms wählbar | |||
| Time & Gate Short: *) | ||||
| - Integration Time: | 3 s; Zeitfenster einstellbar von 1 bis 20 s in 1-s-Schritten | |||
| Time & Gate Integrated: *) | ||||
| - Silence Gate: |
|
|||
| - Relative Gate: | -10,0 LU; einstellbar von -40,0 bis 0 LU in 0,5-LU-Schritten, abschaltbar | |||
| Pegelanpassung für die Summierung: *) |
|
|||
*) Eingeschränkte Verfügbarkeit der Einstellungen je nach verwendetem Loudness-Standard |
||||
| Toleranzen | ||||
| - Over-Empfindlichkeit: | -1.0 dBTP; einstellbar -4 bis 0 dBTP in 1-dBTP-Schritten | |||
| - TP Headroom: | -9.0 dB; einstellbar von 0 bis -20 dB in 0,1-dB-Schritten | |||
| - TP Arbeitsbereich: | 0.0 dB; einstellbar von 0 bis -20 dB in 0,1-dB-Schritten | |||
| - M oben: | +1.0 LU; M-Toleranz oberhalb des Target Levels einstellbar von 0 bis 10 LU in 0,1-LU-Schritten |
|||
| - M unten: | -1.0 LU; M-Toleranz unterhalb des Target Levels einstellbar von 0 bis -12 LU in 0,1-LU-Schritten |
|||
| - S oben: | +1.0 LU; S-Toleranz oberhalb des Target Levels einstellbar von 0 bis 10 LU in 0,1-LU-Schritten |
|||
| - S unten: | -1.0 LU; S-Toleranz unterhalb des Target Levels einstellbar von 0 bis -12 LU in 0,1-LU-Schritten |
|||
| - I oben: | +1.0 LU; I-Toleranz oberhalb des Target Levels einstellbar von 0 bis 10 LU in 0,1-LU-Schritten |
|||
| - I unten: | -1.0 LU; I-Toleranz unterhalb des Target Levels einstellbar von 0 bis -12 LU in 0,1-LU-Schritten |
|||
|
||||
| Starten: | ||||
| - Funktionen: | Autostart bei Preset-Aufruf, Autostart mit Gate, Autostart mit Gate und Autoreset, manuell über Tasten oder GPI. Zusätzlich Steuerung per Timecode und Steuerung per Timecode und Rekalkulation mit aktivierter Timecode-Reader-Lizenz (SW20008) | |||
| - Pegel für Gate: | -70,0 LUFS/LKFS; einstellbar von -85 bis -10 LUFS/LKFS in 0,5-LUFS/LKFS-Schritten | |||
| Beenden: | ||||
| - Funktionen: | manuell über Tasten oder GPI, Autostopp mit Gate, Autostopp mit Gate und Zeit. Steuerung per Timecode wird fest vorgegeben, wenn der Start der Messung per Timecode erfolgt | |||
| - Pegel für Gate: | -70,0 LUFS/LKFS; einstellbar von -85 bis -10 LUFS/LKFS in 0,5-LUFS/LKFS-Schritten | |||
| - Zeit für Gate: | 1 s; einstellbar von 1 bis 15 s in 1-s-Schritten | |||
|
||||
| Anzeige |
|
|||
| Referenzpunkt: | einstellbar im Bereich von 68 dB bis 88 dB in 1-dB-Schritten | |||
| Bewertung: | Linear, A (Leq(A)), C, CCIR (Leq(M)), k | |||
| Integrationszeit: | Fast (125 ms), Slow (1 s) | |||
×
Loudness Sum
Im Beispiel links: Loudness-Bargraphen M, S, I mit EBU-Skala
Im Beispiel rechts: SPL-Bargraph
Beim Überfahren der Anzeigeelemente mit der Maus oder bei Berührung werden die entsprechenden Beschreibungen angezeigt.
Das Loudness Sum-Instrument (links) gibt die aus allen Einzelkanälen eines Signals kombinierte Gesamt-Loudness mit bis zu drei Bargraphen an, die Messungen mit unterschiedlichen Zeitkonstanten repräsentieren. Bei Stereo-Quellen werden die Kanäle L und R für die Messung summiert, bei 5.1-Quellen die fünf Hauptkanäle (5.0).
Die drei im Loudness Sum-Instrument darstellbaren Bargraphen zeigen:
- M (Momentary): Summierung der Momentary-Loudnessmessungen in den Einzelkanälen mit einer Integrationszeit von meistens 400 ms (je nach Standard).
- S (Shortterm): Summierte Loudness-Messung mit einer Integrationszeit von meistens 3 s mit gleitendem Fenster (je nach Standard).
- I (Integrated): Gesamt-Loudness des Programms zwischen einem gesetzten Anfangs- und Endpunkt. Die Ausführung dieser Messung erfolgt über die einstellbare Zeitsteuerung oder manuell über die Tasten Start, Stop und Reset.
Nach Bedarf kann die Bargraph-Darstellung dieser drei Loudness-Messungen individuell aktiviert und deaktiviert werden.
Für die Loudness-Messung stehen je nach verwendetem Loudness-Standard zwei verschiedene Skalentypen zur Wahl:
- Absolut-Skala in LKFS oder LUFS (abhängig vom eingestellten Loudness-Standard).
- Relativ-Skala in LU.
Bei der relativen Skala entspricht der Wert 0 LU dem vom eingestellten Loudness-Standard vorgegebenen Integrated-Zielwert. Beim Standard EBU R128 sind das –23 LUFS, bei ATSC A/85 –24 LKFS. –23 LUFS sind mit –23 LKFS identisch.
Um die Vorgaben des jeweiligen Loudness-Standards oder anderer Lieferanforderungen zu erfüllen, sollte das gemessene Programm auf den Zielwert dieses Standards ausgesteuert werden, also im Falle von EBU R128 auf 0 LU bei Verwendung einer Relativ-Skala und –23 LUFS bei Verwendung einer Absolut-Skala.
Das Instrument SPL Sum (rechts) ist nur verfügbar, wenn als Loudness-Modus SPL für die Audio-Gruppe gewählt wurde, in der sich das Instrument befindet. Es zeigt den summierten Schalldruckpegel aller in dieser Gruppe verwendeten Kanäle an und kann auf einen Abhör-Pegel referenziert werden, z. B. 78 dB(A), wenn die Studio-Umgebung entsprechend kalibriert ist. Die für die SPL-Messung verwendeten Parameter werden mit der Taste "Loudness" im Menü "Audio-Gruppe" eingestellt.
Loudness Num
Mit dem Loudness-Numeric-Instrument erhalten Sie eine numerische Anzeige, mit der einige oder alle der relevanten Werte einer Loudness-Messung: M, S, I, LRA, TPmax, Mmax, Smax, I-Dauer dargestellt werden können.
×
Loudness Num
|
||||
|---|---|---|---|---|
| Numerische Anzeige: |
|
|||
| Die angezeigten Werte basieren auf den Spezifikationen für den gewählten Loudness-Modus, die im Loudness-Sum-Instrument beschrieben sind. | ||||
×
Loudness Num

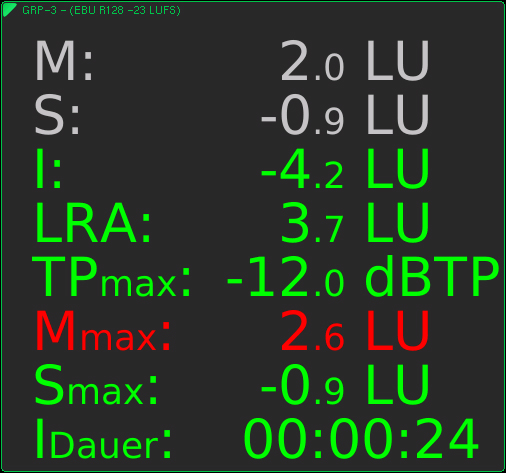

Im Beispiel werden alle wählbaren Werte gezeigt, basierend auf einer relativen LU-Skala mit dem Zielwert (Target Level) auf 0 LU.
Beim Überfahren der Anzeigeelemente mit der Maus oder bei Berührung werden die entsprechenden Beschreibungen angezeigt.
Das Loudness Num-Instrument bietet eine numerische Darstellung der folgenden Loudness-Messwerte:
- M (Momentary): Summierung der Momentary-Loudnessmessungen in den Einzelkanälen mit einer Integrationszeit von meistens 400 ms (je nach Standard).
- S (Shortterm): Summierte Loudness-Messung mit einer Integrationszeit von meistens 3 s mit gleitendem Fenster (je nach Standard).
- I (Integrated): Gesamt-Loudness des Programms zwischen einem gesetzten Anfangs- und Endpunkt. Die Ausführung dieser Messung erfolgt über die einstellbare Zeitsteuerung oder manuell über die Tasten Start, Stop und Reset.
- LRA: Loudness Range
- TPmax: Maximal erreichter True-Peak-Wert in dBTP
- Mmax: Maximal erreichter Momentary-Wert
- Smax: Maximal erreichter Shortterm-Wert
- IDauer: Zeitspanne der laufenden Loudness-Messung
Nach Bedarf kann die numerische Darstellung der jeweiligen Loudness-Messungen individuell aktiviert oder deaktiviert werden. Laufende Messungen der I-, LRA-, TPmax, Mmax- und Smax-Werte werden grün dargestellt, angehaltene Messungen gelb. Bei Überschreitung der Skalengrenze erscheinen die Werte in rot.
Um die Vorgaben des jeweiligen Loudness-Standards oder anderer Lieferanforderungen zu erfüllen, sollte das gemessene Programm auf den Zielwert dieses Standards ausgesteuert werden, also im Falle von EBU R128 auf 0 LU bei Verwendung einer Relativ-Skala und –23 LUFS bei Verwendung einer Absolut-Skala.
LRA (Loudness Range)
Das LRA-Instrument bietet eine grafische Darstellung der Loudness-Varianz in kurzen Zeitspannen, die gegen den in EBU R128 spezifizierten Loudness Range-Deskriptor (LRA) gemessen wird. Damit lässt sich feststellen, ob durchgängig konstante Loudness vorhanden ist oder es große Schwankungen zwischen laut und leise gibt und ob das Audioprogramm im Hinblick auf den für ihn vorgesehenen Distributionsweg eine Dynamikbearbeitung benötigt oder eine solche bereits erfolgt ist.
×
Loudness Range (LRA)
|
||||
|---|---|---|---|---|
| Anzeige: | Grafische Darstellung der Loudness Range | |||
| Modus: | wählbar: LRA Bar, MagicLRA, MagicLRA + I, MagicLRA + I + Num | |||
| Skalenbereich: | wählbar: 6 LU, 10 LU, 20 LU, 30 LU | |||
| Minimalbereich: | 2 LU; einstellbar im Bereich von 1 bis 20 LU in 1-LU-Schritten | |||
| Komfortbereich: | 4 LU; einstellbar im Bereich von 1 bis 20 LU in 1-LU-Schritten | |||
| Maximalbereich: | abhängig vom gewählten Skalenbereich und des Umfangs des Komfortbereichs | |||
| Farben: | für jeden Bereich individuell wählbar | |||
×
Loudness Range (LRA)
Das Beispiel zeigt vier verschiedene Audio-Gruppen mit je einem der vier möglichen Modi.
Beim Überfahren der Anzeigeelemente mit der Maus oder bei Berührung werden die entsprechenden Beschreibungen angezeigt.
