Archiviert: PortaMonitor
Im Archiv: PortaMonitor Serie
HINWEIS: Die Geräte sind nicht mehr lieferbar!
Der PortaMonitor ist das ideale Kontrollinstrument zur Überwachung von Pegel, Lautheit, Frequenzgang und Phase von analogen und digitalen Signalen in verschiedenen mobilen oder stationären Anwendung, wie z. B. im Kontrollraum, OB-Vans, Video- oder Audio-Produktionen und Überspielung. Es ermöglicht Ihnen die Überwachung der wichtigsten technischen Aspekte Ihres Programms, die in Ihrer Abhörumgebung nicht hörbar sind.
Eigenschaften
- Analoge und digitale AES/EBU-Eingänge, digitale Ausgänge
- 2- bzw. 4-kanalige Versionen mit Mehrnormen-Peak-Program-Meter (PPM)
- Unterstützt geläufige Mess-Standards, inklusive VU
- Spitzenwertspeicher, Peak-Hold und "Over"-Detektor für alle Kanäle
- Loudness-Indikator auf allen Bargraphen
- Linear-, A-, C-, CCIR-, RTW-Bewertungsfilter
- 2- bzw. 4-kanaliges Audio-Vektorskop mit Korrelationsgradmesser und 2/0-Anzeige bzw. 2/0- und 3/1-Surround-Anzeige
- Numerischr Pegelanzeige
- AES/EBU-Statusmonitor
- 31-Band-Echtzeitanalysator (RTA) mit zusätzlichem PPM
- 5.7" -Farb-TFT-Display mit Helligkeitssteuerung
Modelle
1064X-PLUS - nicht mehr lieferbar -
4-kanaliges Sichtgerät für analoges und digitales Stereo- und 4-Kanal-Metering bis zu 3.1-Surround.
Tischgerät (176,5 x 125,5 x 61,5 mm) mit 5,7"-Farb-TFT-Display 111 x 83 mm, Tischfuß, Netzteil und
- 4-kanalige analoge Eingänge (Sub-D)
- 4-kanalige digitale Eingänge (2 x AES3 In, Sub-D)
- 4 -kanalige digitale Ausgänge (2 x AES3 Out, Sub-D)
- Mixed-Modus
10641X-VID - nicht mehr lieferbar -
wie 1064X-PLUS, aber Halb-19"-Einschub (213,8 x 132,6 x 61,5 mm) mit Adapterstangen für Einbaugehäuse mit 407 mm Tiefe (wie Standard-19"-Einbaugehäuse für Waveform-Monitore), ohne Tischfuß und ohne Netzteil
1063X-PLUS - nicht mehr lieferbar -
wie 1064X-PLUS, aber ohne RTA
1062X-PLUS - nicht mehr lieferbar -
2-kanaliges Sichtgerät für analoges oder digitales Stereo-Metering.
Tischgerät (176,5 x 125,5 x 61,5 mm) mit 5,7"-Farb-TFT-Display 111 x 83 mm, Tischfuß, Netzteil und
- 2-kanalige analoge Eingänge (XLR-F)
- 2-kanalige digitale Eingänge (1 x AES3 In, XLR-F)
- 2-kanalige digitale Ausgänge (1 x AES3 Out, XLR-M)
10621X-VID - nicht mehr lieferbar -
wie 1062X-PLUS, aber Halb-19"-Einschub (213,8 x 132,6 x 61,5 mm) mit Adapterstangen für Einbaugehäuse mit 407 mm Tiefe (wie Standard-19"-Einbaugehäuse für Waveform-Monitore), ohne Tischfuß und ohne Netzteil
1061X-PLUS - nicht mehr lieferbar -
wie 1062X-PLUS, aber ohne RTA
Instrumente

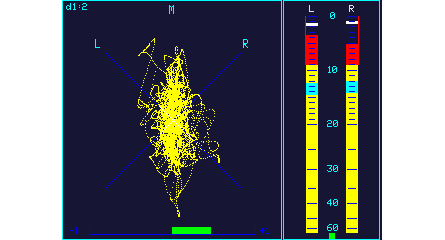

Dieses Bild aus einem 1061X, 1062X oder 10621X-VID zeigt das 2-Kanal Peak-Programm-Meter (rechts) mit den Spitzenpegeln der Kanäle und integrierter Lautheits- und Peak-Hold- Anzeige und das 2-Kanal-Audio-Vektorskop (links) zur Echtzeit-Darstellung der Phasenverhältnisse der zwei Kanäle (Lissajous-Figuren), kombiniert mit einer Korrelationsgrad-Anzeige.

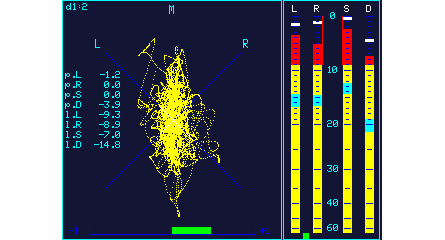

Dieses Bild aus einem 1063X, 1064X oder 10641X-VID zeigt das 4-Kanal Peak-Programm-Meter (rechts) mit den Spitzenpegeln der Kanäle und integrierter Lautheits- und Peak-Hold- Anzeige und das 2-Kanal-Audio-Vektorskop (links) zur Echtzeit-Darstellung der Phasenverhältnisse zweier Kanäle (Lissajous-Figuren), kombiniert mit einer Korrelationsgrad-Anzeige. Die numerische Anzeige links über dem Vektorskop zeigt bei Verwendung mit dem Peak-Program-Meter die gemessenen Maximalpegel, Over-Zähler und Lautheit der Eingangskanäle an.

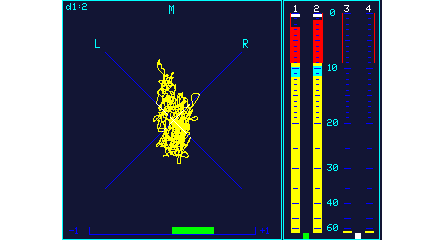

Dieses Bild aus einem 1063X, 1064X oder 10641X-VID zeigt neben dem 2-Kanal-Audio-Vektorskop das 4-Kanal Peak-Programm-Meter im Mehrkanal-Modus.

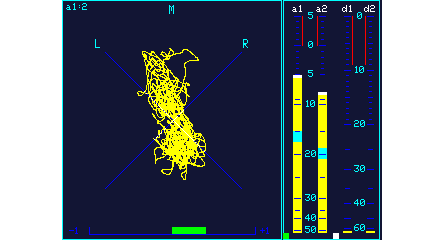

Dieses Bild aus einem 1063X, 1064X oder 10641X-VID zeigt neben dem 2-Kanal-Audio-Vektorskop das 4-Kanal Peak Programm-Meter im Mixed-Modus mit analogem und digitalem Stereo-Kanal-Paar (mit Spot-Korrelator).

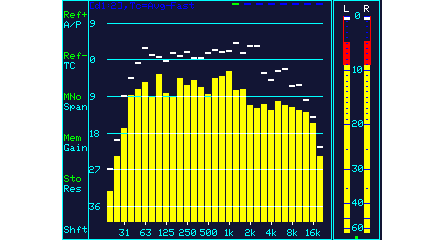

Dieses Bild aus einem 1062X, 10621X-VID, 1064X oder 10641X-VID zeigt einen 1/3-Oktav-Real-Time-Analyzer (links im weißen Rahmen), der auf 31 Bändern im 1/3-Oktav-Abstand die spektrale Verteilung eines Einzelkanals oder des Kanalpaares anzeigt. Zusatzfunktionen wie Peak-Hold erleichtern die Auswertung.

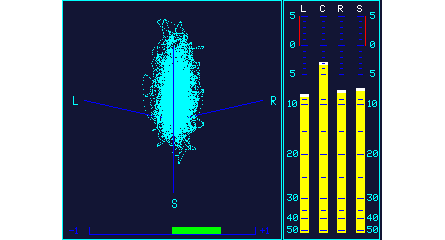

Dieses Bild aus einem 1063X, 1064X oder 10641X-VID zeigt links neben dem 4-Kanal Peak-Program-Meter den 3.1-Surround-Monitor als vierarmiges Surround-Audio-Vektorskop.
Zubehör
1163 - digitales Adapterkabel für Ausgänge 4 m
Adapterkabel, 4 Meter, Auflösung von 25-pol. D-Sub-M-Stecker auf 8 x XLR-M-Stecker (AES3-Ausgänge)
1186 - Adapterkabel 4 m
Adapterkabel, 4 Meter, Verteilung von 25-pol.-D-Sub-M auf 8 x XLR-F-Kupplungen (für digitale Eingänge)
1178-R - Weitspannungsnetzteil
Weitspannungsnetzteil 100 - 240 V AC/24 V DC 2,71 A, Tischgerät mit passendem Netzkabel für verschiedene Stromnetze
Downloads
Datenblätter, Produktinformationen oder Manuals für die PortaMonitor Serie zum Download finden Sie (soweit noch verfügbar) in unserem Download-Bereich (Support/Manuals & Software Downloads/Archiv) auf der entsprechenden Archiv-Seite.
