Archiviert: DigitalMonitor 10500/10689
Im Archiv: DigitalMonitor 10500/10689
HINWEIS: Die Geräte sind nicht mehr lieferbar!
Der RTW DigitalMonitor 10500X-PLUS ist die ideale Wahl zur Visualisierung 2-kanaliger digitaler Audio-Signale in den verschiedensten professionellen Audio-Anwendungen wie z. B. Broadcast, Pre- und Post-Produktionsumgebungen, Musik-Produktion und -Mastering. Das helle 6,5"-Farb-TFT-VGA-Display liefert ausführliche Informationen über alle wichtigen Parameter wie Spitzenpegel, Lautstärke, SPL, ITU/EBU-Loudness, Frequenzspektrum oder Status der AES3-Signale. Die vom Benutzer ausgewählten Messfunktionen, in drei Bildschirmbereichen dargestellt, sind immer im Blick.
Der RTW DigitalMonitor 8ch 10689 prädestiniert sich für die Überwachung digitaler Stereo- und Mehrkanal-Audiosignale in unterschiedlichsten professionellen Audio-Applikationen wie Broadcast, Pre- und Post-Produktion und Musik-Produktion. Das leistungsfähige Multifunktionsinstrument vereint die Darstellungsarten Aussteuerungsmesser (mit SPL-Anzeige), Korrelationsgradmesser, Stereosichtgerät, Eingangskanal-Statusanzeige, Statusdisplay für AES3-Signale sowie Stoppuhr in einem kompakten Tischgehäuse mit Digital-Eingängen für bis zu acht Kanäle.
Eigenschaften
10500
- 2-kanaliges Mehrnormen-Peak-Program-Meter (PPM) mit zusätzlichem SPL-/Leq-Bargraphen
- Loudness-Funktionen entsprechend EBU R128 ohne True-Peak und Loudness-Range (LRA)
- Einstellbare Parameter für andere Loudness-Standards
- Zusätzlich wählbares Bargraphen-Paar zur Anzeige der momentanen, Kurzzeit- und Langzeit-Loudness-Werte
- Einfacher Wechsel zwischen PPM und Loudness-Meter über programmierte Presets
- 2-kanaliges Audio-Vektorskop und Korrelator-Anzeige
- Real-Time-Analyzer
- AES/EBU-Status-Monitor
- 1 x digitaler AES3-Eingang über XLR-F-Einbaubuchse, 24 Bit, 32 bis 96 kHz
- 1 x digitaler Ausgang über XLR-M-Einbaustiftstecker, Signal durchgeschleift
- VGA-Ausgang zum Anschluss optionaler externer VGA-Monitore
- Kompaktes Tischgerät mit 6,5“-Farb-TFT-Display (VGA)
10689
- 8-kanaliges Mehrnormen-Peak-Program-Meter (PPM) mit zusätzlichem SPL-/Leq-Bargraphen
- 4-fach Korrelationsgradmesser
- 2-kanaliges Audio-Vektorskop und Korrelator-Anzeige
- Kanal-Status-Anzeige
- AES/EBU-Status-Monitor
- Stoppuhr
- 4 x digitale AES3-Eingänge über 25-pol. Sub-D-F-Einbaubuchse
- 4 x digitale Ausgänge über 25-pol. Sub-D-F-Einbaubuchse
- VGA-Ausgang zum Anschluss optionaler externer VGA-Monitore
- Kompaktes Tischgerät mit 6,5“-Farb-TFT-Display (VGA)
Modelle
10500X-PLUS - nicht mehr lieferbar -
Tischgerät (176,5 x 125,4 x 61,5 mm) mit 6,5"-Farb-TFT-VGA-Display 131,5 x 98,6 mm, Tischfuß, Netzteil und
- 2-Kanal Stereo
- ITU/EBU-Loudness-Meter für jeden Kanal des Stereo-Signals (Skalen: EBU +9: +9 bis –18 LU oder LKFS: 0 bis –30 LKFS) mit vielseitig einstellbaren Parametern
- Zusätzliches Bargraphen-Paar zur Anzeige des momentanen, Kurzzeit- und Langzeit-Loudness-Wertes
10689-PLUS - nicht mehr lieferbar -
Tischgerät (176,5 x 125,4 x 61,5 mm) mit 6,5"-Farb-TFT-VGA-Display 131,5 x 98,6 mm, Tischfuß, Netzteil und
- 8-Kanal (4 x Stereo, Mehrkanal bis 8 Kanäle)
- 4-fach Korrelationsgradmesser (für bis zu 4 Stereo-Signale)
Instrumente
10500X-PLUS
Das Peak-Programm-Meter (rechts im weißen Rahmen) zeigt auf hochauflösenden digitalen Bargraphen die Spitzenpegel der Stereo-Kanäle mit integrierter Lautheits- und Peak-Hold- Anzeige sowie einen separaten Bargraphen für die Anzeige des SPL-/Leq-Pegels.
10500X-PLUS
Das Loudness-Meter (rechts im weißen Rahmen) gemäß EBU R128-Richtlinie (ohne True-Peak und ohne Loudness-Range) zeigt auf hochauflösenden digitalen Bargraphen die ITU BS.1770(k)-bewertete Loudness nach EBU-Richtlinie für die Stereo-Kanäle an. In zwei weiteren Bargraphen erfolgt die wahlweise Darstellung des summierten Augenblickswertes der Loudness aller Kanäle, des Loudness-Wertes über eine kurze Zeitperiode und des integrierten Wertes über einen längeren Zeitraum (unbegrenzt oder manuell).
10500X-PLUS

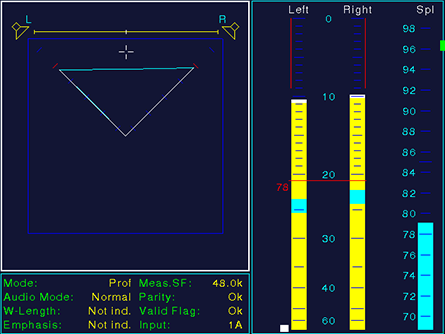

Der Stereo-Sound-Analyzer (links oben im weißen Rahmen) macht das Zusammenwirken von Pegeln (Lautheit oder Schalldruck) und Korrelation der Kanäle beim Aufbau des Stereo-Klangbildes optisch prägnant sichtbar. Die Bildschirmanzeige ist so gestaltet, dass das dynamische Verhalten der Anzeigeelemente dem akustischen Eindruck entspricht und die Balance eines Stereo-Programms intuitiv erfasst werden kann.
10500X-PLUS

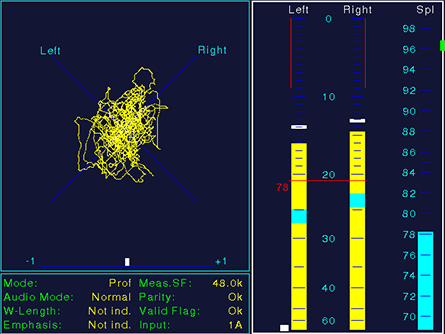

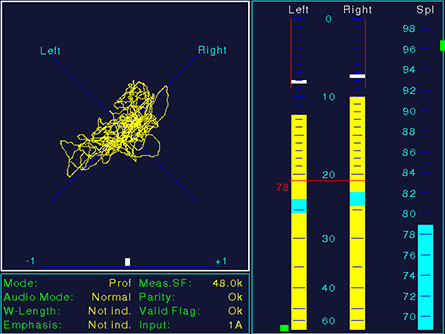

Das Audio-Vektorskop (links oben im weißen Rahmen) bietet für das Stereo-Kanalpaar hochwertige Lissajous-Figuren zur Echtzeit-Darstellung der Phasenverhältnisse zweier Kanäle, kombiniert mit einem Korrlationsgradmesser zur Anzeige der Phasenbeziehungen des Kanalpaares.
10500X-PLUS

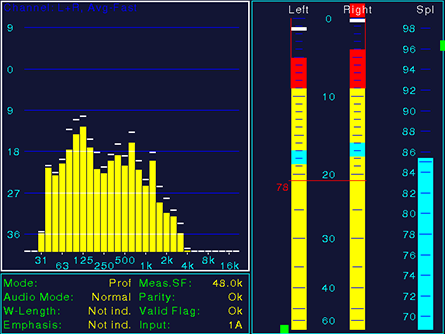

Der 1/3-Oktav-Real-Time-Analyzer (links im weißen Rahmen) zeigt auf 31 Bändern im 1/3-Oktav-Abstand die spektrale Verteilung eines Einzelkanals oder des Kanalpaares an. Zusatzfunktionen wie Peak-Hold erleichtern die Auswertung.
10500X-PLUS

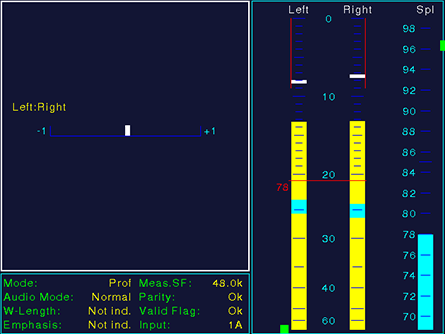

Der Korrelator (links oben im weißen Rahmen) zeigt zur Beurteilung der Mono-Kompatibilität die Phasenverhältnisse des Stereo-Kanalpaares an.
10500X-PLUS

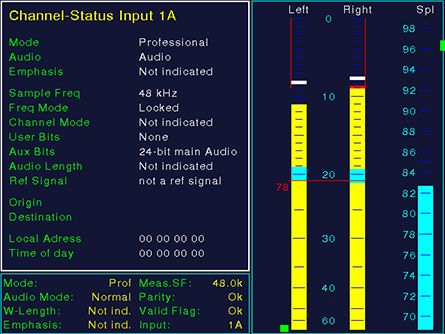

Die Kanal-Status-Anzeige (links oben im weißen Rahmen) zeigt den Status der digitalen Eingänge, der Auflösung und der Bits, die Phasenbeziehungen, die Referenz-Taktanbindung und die ermittelte Abtastrate an.
10500X-PLUS

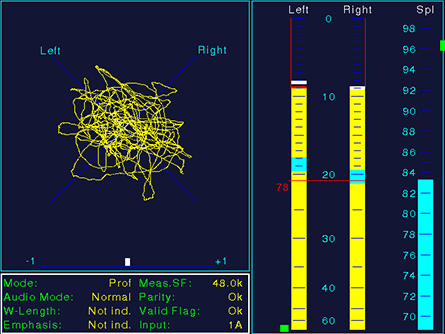

Der AES/EBU-Statusmonitor (links unten im weißen Rahmen) zeigt eine Zusammenfassung der wichtigsten Statusdaten eines der digitalen Eingangskanäle an. Zusätzlich wird in diesem Anzeigemodus die gemessene Abtastrate angegeben.
10500X-PLUS

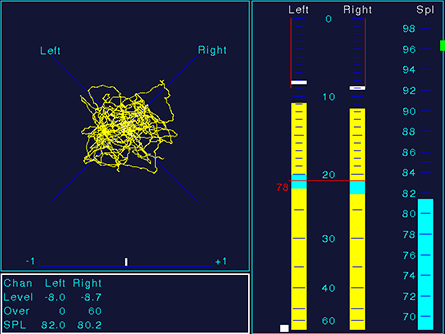

Die numerische Anzeige (links unten im weißen Rahmen) zeigt bei Verwendung mit dem Peak-Program-Meter die gemessenen Maximalpegel, Over-Zähler und maximalen Schalldruckpegel (SPL) der Eingangskanäle an.
10500X-PLUS

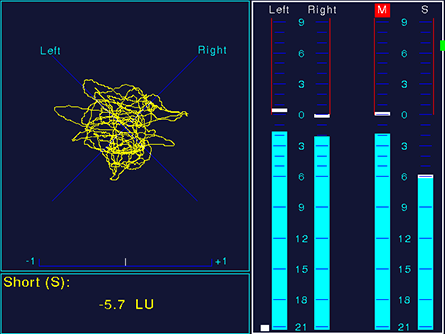

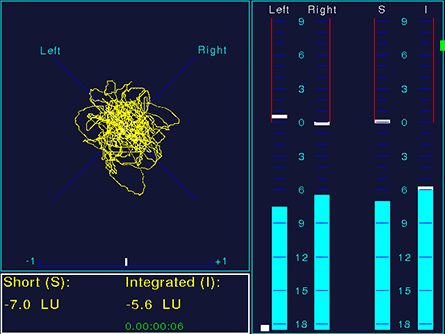

Die numerische Anzeige (links unten im weißen Rahmen) zeigt bei Verwendung mit dem ITU/EBU-Loudness-Meter je nach Voreinstellung den Loudness-Wert der Kurzzeitmessung und/oder der Langzeitmessung an.
10500X-PLUS

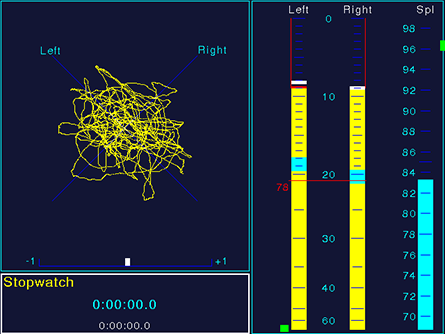

Die Stoppuhr (links unten im weißen Rahmen) bietet eine einfache Hilfe zur Erfassung von Zeitspannen und Zwischenzeiten.
10689-PLUS

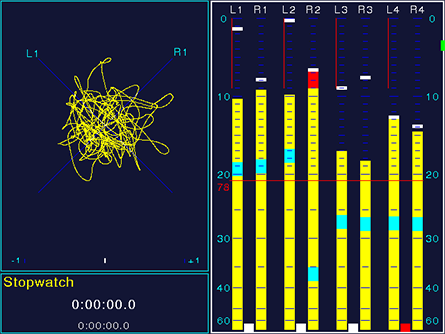

Das Peak-Programm-Meter (rechts im weißen Rahmen) zeigt auf hochauflösenden digitalen Bargraphen die Spitzenpegel der gewählten Kanäle (bis zu vier 2-Kanal-Stereo-Paare oder 2, 4, 6 oder 8 Einzelkanäle). Eine integrierte SPL-/Leq- und Peak-Hold- Anzeige kann zugeschaltet werden.
10689-PLUS

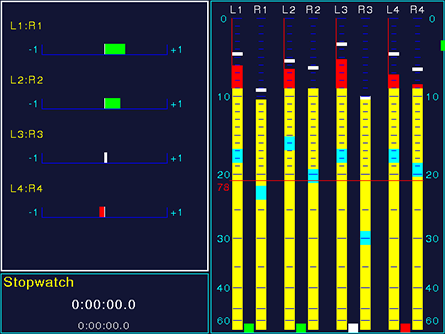

Der 4-fach Korrelationsgradmesser (links oben im weißen Rahmen) zeigt zur Beurteilung der Mono-Kompatibilität jeweils die Phasenverhältnisse der gewählten Stereo-Kanalpaare an.
10689-PLUS

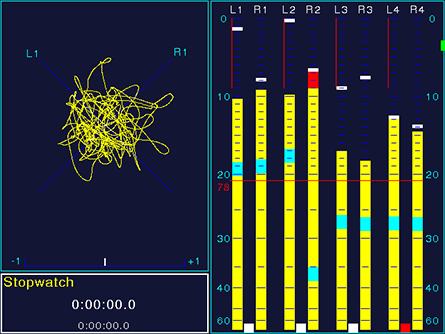

Das Audio-Vektorskop (links oben im weißen Rahmen) bietet für das gewählte Stereo-Kanalpaar hochwertige Lissajous-Figuren zur Echtzeit-Darstellung der Phasenverhältnisse zweier Kanäle, kombiniert mit einem Korrlationsgradmesser zur Anzeige der Phasenbeziehungen des Kanalpaares.
10689-PLUS

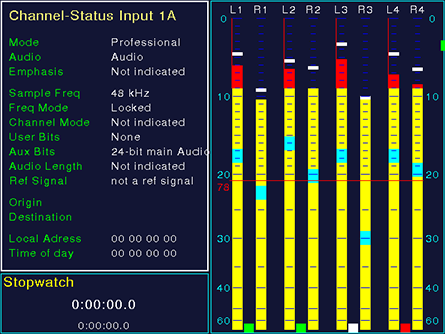

Die Kanal-Status-Anzeige (links oben im weißen Rahmen) zeigt den Status der digitalen Eingänge, der Auflösung und der Bits, die Phasenbeziehungen, die Referenz-Taktanbindung und die ermittelte Abtastrate an.
10689-PLUS

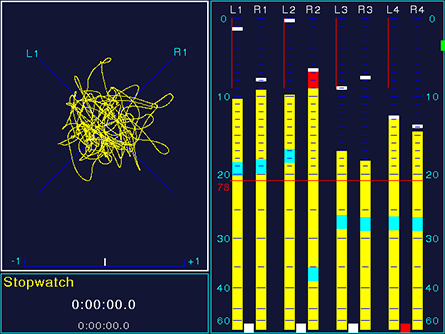

Die Stoppuhr (links unten im weißen Rahmen) bietet eine einfache Hilfe zur Erfassung von Zeitspannen und Zwischenzeiten.
10689-PLUS

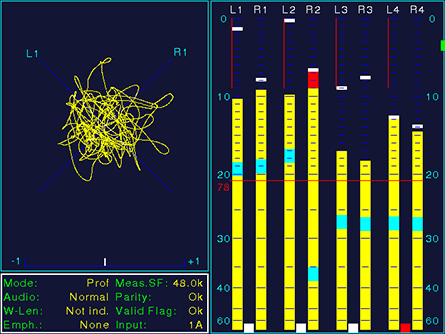

Der AES/EBU-Statusmonitor (links unten im weißen Rahmen) zeigt eine Zusammenfassung der wichtigsten Statusdaten eines der digitalen Eingangskanäle an. Zusätzlich wird in diesem Anzeigemodus die gemessene Abtastrate angegeben.
Zubehör
1163 - digitales Adapterkabel für Ausgänge 4 m
Adapterkabel, 4 Meter, Auflösung von 25-pol. D-Sub-M-Stecker auf 8 x XLR-M-Stecker (AES3-Ausgänge)
1186 - Adapterkabel 4 m
Adapterkabel, 4 Meter, Verteilung von 25-pol.-D-Sub-M auf 8 x XLR-F-Kupplungen (für digitale Eingänge)
1178-R - Weitspannungsnetzteil
Weitspannungsnetzteil 100 - 240 V AC/24 V DC 2,71 A, Tischgerät mit passendem Netzkabel für verschiedene Stromnetze
Downloads
Datenblätter, Produktinformationen oder Manuals zum Download finden Sie (soweit noch verfügbar) in unserem Download-Bereich (Support/Manuals & Software Downloads/Archiv) auf der 10500X-PLUS Archiv-Seite bzw. auf der 10689-PLUS Archiv-Seite.
