Kanal-/Over-Anzeige Stereo-PPM Kanal-/Over-Anzeige 5.1 PPM Headroom TP-Skala Headroom DIN-Skala Headroom DIN-Skala Headroom Loudness-Skala Headroom Loudness-Skala Normalbereich der TP-Skala Normalbereich der TP-Skala Normalbereich der TP-Skala Normalbereich der TP-Skala Normalbereich der TP-Skala Normalbereich der TP-Skala Normalbereich der DIN-Skala Normalbereich der DIN-Skala Normalbereich Loudness-Skala Normalbereich Loudness-Skala Normalbereich Loudness-Skala Normalbereich Loudness-Skala Normalbereich Loudness-Skala Normalbereich Loudness-Skala Numerische Anzeige der TP- und/oder Loudness-Werte Numerische Anzeige der PPM-Werte Peakhold-Indikator der TP-Bargraphen Peakhold-Indikator der TP-Bargraphen Peakhold-Indikator der TP-Bargraphen Peakhold-Indikator der TP-Bargraphen Peakhold-Indikator der TP-Bargraphen Peakhold-Indikator der TP-Bargraphen Peakhold-Indikator der Loudness-Bargraphen Peakhold-Indikator der Loudness-Bargraphen Peakhold-Indikator der Loudness-Bargraphen Peakhold-Indikator der Loudness-Bargraphen Peakhold-Indikator der Loudness-Bargraphen Headroom-Referenz-Marken der TP-Bargraphen Headroom-Referenz-Marken der TP-Bargraphen Headroom-Referenz-Marken der TP-Bargraphen Headroom-Referenz-Marken der TP-Bargraphen Headroom-Referenz-Marken der TP-Bargraphen Headroom-Referenz-Marken der TP-Bargraphen 0-dB-Marke auf der DIN-Skala der PPM-Bargraphen Referenz-Marke für den Target-Level der Loudness-Bargraphen Referenz-Marke für den Target-Level der Loudness-Bargraphen Referenz-Marke für den Target-Level der Loudness-Bargraphen TP-Skala der PPM-Bargraphen TP-Skala der PPM-Bargraphen TP-Skala der PPM-Bargraphen DIN-Skala der PPM-Bargraphen DIN-Skala der PPM-Bargraphen LU-Skala der Loudness-Bargraphen LU-Skala der Loudness-Bargraphen Spot-Korrelator des Stereo-Kanalpaares



8-Kanal- oder Mehrkanal-PPM

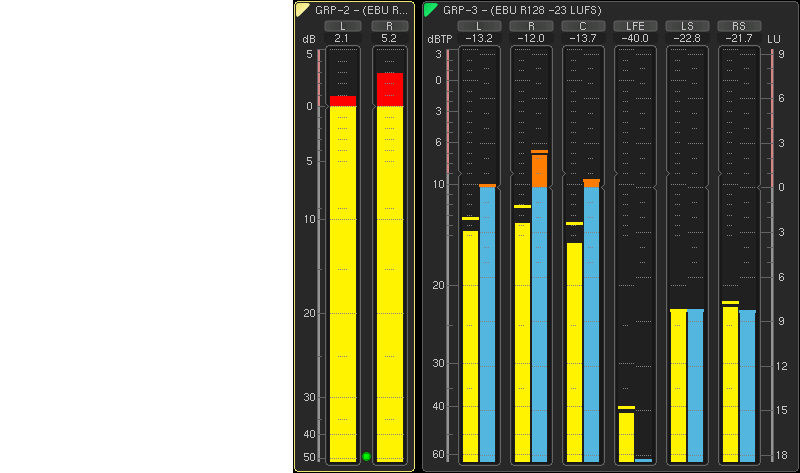

Im Beispiel links: 2-Kanal-Stereo PPM mit analoger DIN-Skala
Im Beispiel rechts: 5.1-Surround-PPM mit TruePeak-Skala und zugeschalteten Loudness-Bargraphen (Lizenz SW20002 erforderlich)

Beim Überfahren der Anzeigeelemente mit der Maus werden die entsprechenden Beschreibungen angezeigt.





Das PPM oder Program Meter bietet vertikale oder horizontale Bargraph-Anzeigen für die Einzelkanäle der aktiven Signalquellen. Je nach Umfang der aktivierten Lizenzen zeigt das Instrument pro Kanal entweder den Signalpegel, die Loudness oder eine Kombination aus beiden an. Überprüfen Sie anhand des Program Meters, ob die Pegel und/oder Loudness-Werte der Einzelkanäle den für das gemessene Audioprogramm gültigen Vorgaben entsprechen.

Die in Gelb dargestellten Signalpegel können für jeden Einzelkanal wahlweise als traditionelle Quasi-Peakmeter (PPMs) mit verschiedenen wählbaren Skalen (DIN, British, Nordic etc.) oder aber mit der nach aktuellen Standards neu eingeführten True Peak-Skala angezeigt werden. Die True Peak-Messung soll sicherstellen, dass hoch ausgesteuertes Audiomaterial bei einer nachfolgenden Verarbeitung etwa in datenreduzierenden Codecs, in Abtastratenwandlern (SRC) oder bei der D/A-Wandlung keine störenden Artefakte bilden kann. Beim Einsatz von Codecs gibt der EBU-Standard R128 einen Maximalpegel von -3 dBTP vor, ansonsten -1 dBTP.

Die in Cyan dargestellten Balken des Program Meter zeigen den Loudness-Momentanwert für jeden Einzelkanal mit einer Integrationszeit von 400 ms an.
