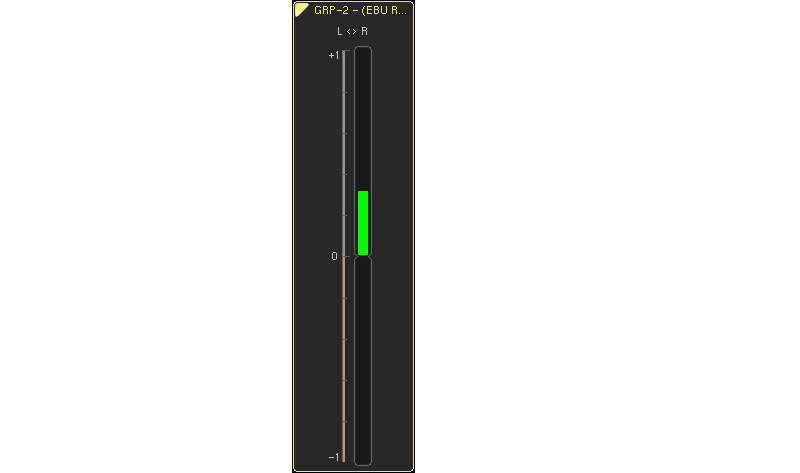

Kanalbeschriftung Skala Skala Skala positiver Bereich Bereich 0 negativer Bereich Balkenanzeige



Stereo-Correlator




Beim Überfahren der Anzeigeelemente mit der Maus werden die entsprechenden Beschreibungen angezeigt.





Identische Signale in beiden Kanälen haben die Korrelation +1, vollständig unabhängige Signale eine Korrelation von 0. Normale Stereomischungen zeigen meist Korrelationswerte zwischen 0,3 und 0,7 an. Wenn beide Kanäle identische Signale führen, die Polarität in einem der beiden Kanäle aber vertauscht ist (180° Phase), beträgt die Korrelation -1.
Achten Sie bei der Überprüfung von Audioprogrammen mit dem Correlator darauf, dass die Anzeige keine dauerhaft negativen Werte (rot) annimmt. Denn wenn eine z. B. eine Stereomischung phasenmodulierte Komponenten enthält, verursacht die Monobildung starke Klangveränderungen, da sich phasengedrehte Komponenten dann gegeneinander auslöschen.
