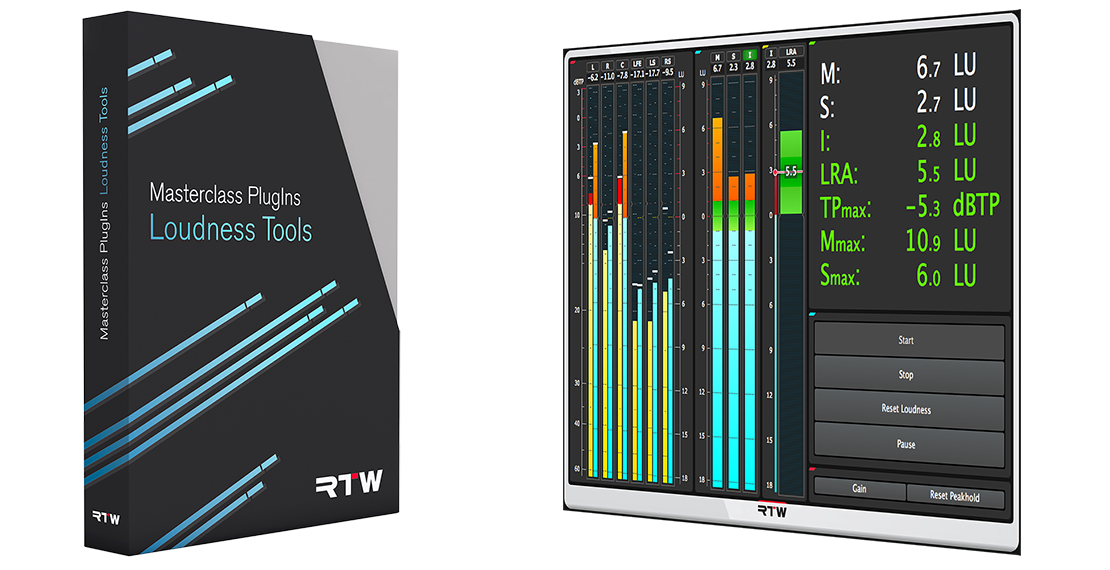

Loudness Tools (Masterclass PlugIns Serie)

Version 4.1.2 jetzt erhältlich: Sie bietet Kompatibilität zu den aktuellen Betriebssystemen, generell verbesserte Stabilität und Behebung kleinerer Detailfehler.

Es stehen weitere Varianten zur Verfügung:

Die jeweilige Loudness Tools Software erhalten Sie in unserem Online-Shop oder bei Ihrem Ansprechpartner (siehe Sales-Partner-Liste).

Testen Sie die Software 14 Tage kostenlos >

RTWs Loudness- und Metering-Instrumente als PlugIn- und Stand-alone-Software

Die Loudness Tools sind Teil der RTW Masterclass PlugIns, einer Produkt-Serie, die RTW-Audio-Messinstrumente als PlugIn-Software und Stand-alone-Anwendung für Windows® und Mac OS X® zur Verfügung stellt. Durch die Umsetzung in eine reine Software ohne zusätzliche Hardware werden die Audio-Analyse-Werkzeuge z. B. auch Musikern, Redakteuren, Bild- und Tontechnikern zugänglich gemacht, die entsprechende Spezifikationen der Sendeanstalten erfüllen müssen. Loudness Tools erleichtert als Qualitätsinstanz mit präzisen und visuell mühelos ablesbaren Messinstrumenten in allen Produktionsphasen die Einhaltung von kundenspezifischen Zielvorgaben und ist dank seines intuitiven Bedienkonzepts sowohl für Anwender mit und ohne Hintergrundwissen geeignet.

Die Loudness Tools enthalten Metering- und Loudness-Werkzeuge für Mono-, Stereo- oder Surround-Audio-Signale mit maximal 8 Kanälen und den üblichen Abtastraten bis zu 96 kHz mit allen relevanten PPM- und TruePeak-Messungen und Skalen.

Insgesamt verfügen die Loudness Tools über den Funktionsumfang der preisgekrönten TM7- und TM9-Basis-PPM-Instrumente in Kombination mit deren Loudness-Lizenz und bieten damit den gleichen Grad an Funktionalität und Übersichtlichkeit wie die Hardware-Geräte. Die Instrumente können frei positioniert und skaliert werden. Verschiedene Funktionsparameter ermöglichen zusätzliche Flexibilität.
Sechs wählbare Fenstergrößen (hoch oder quer) bzw. frei skalierbare Anzeigerahmen erlauben die angepasste Positionierung der bereitgestellten Instrumente. Alle Konfigurationen und Anordnungen können als Preset gespeichert werden.

Sie können die Software 14 Tage kostenlos testen. Dafür wird ein PACE iLok Account benötigt (iLok.com).
Nach Ablauf des Testzeitraums ist zur weiteren uneingeschränkten Nutzung die Eingabe eines Aktivierungscodes erforderlich, den Sie mit dem Erwerb einer Software-Lizenz erhalten. Sie benötigen den PACE Anti-Piracy iLok License Manager ab Version 5.0 zur Speicherung und Verwaltung Ihrer Lizenzen. Wir empfehlen zudem die Verwendung eines iLok USB Smart Keys. Auf autorisierten Computern lassen sich mehrere Instanzen ausführen.

Die Loudness Tools stehen auf dem Karteireiter Downloads oder im Download-Bereich zur Verfügung. Einen Aktivierungscode erhalten Sie durch unsere Sales-Partner oder bei Bezug über unseren Online-Shop.

Eigenschaften

DAW-PlugIn und Stand-alone-Mehrkanal-Anwendung
Wählbare Fenstergrößen oder frei skalierbares Anzeigefenster zur angepassten Positionierung
Flexibles Anzeige-Layout mit skalierbaren Instrumenten
Abtastraten bis zu 96 kHz
Bis zu 8-kan. PPM-, TruePeak- und Loudness-Messungen
Grafische Routing-Übersicht mit Signalpräsenz-Anzeige
Loudness entsprechend EBU R128 s1, ITU-R BS.1770-4/1771-1, ATSC A/85, ARIB, OP-59, AGCOM, CALM Act, Leq(), TASA, SAWA

Loudness Range (LRA) mit MagicLRA-Modus
Stereo-Korrelator
SPL-Anzeige
Bargraph- und/oder numerische Anzeigen
Funktionsparameter für zusätzliche Flexibilität einstellbar: Integrationszeit, Arbeitsbereich, Toleranz-Bereich, Ansichtsoptionen für Messdaten und Skalen
Alle gängigen PlugIn-Formate für Windows® und Mac® OS X
iLok-Kopierschutz (iLok License Manager ab Version 5.0 und iLok Account erforderlich, iLok USB Smart Key empfohlen, nicht im Lieferumfang)

Weitere Details finden Sie auf dem Karteireiter "Downloads" in den Release Notes.

Systemanforderungen

Dual-Core-Prozessor 2.5 GHz
4 GB RAM
200 MB Festplattenplatz
Betriebssysteme
- VST2.4, VST3, Stand-alone (jeweils 32/64 Bit), AAX Native64 für Windows® 7/8.1/10
- VST2.4, VST3, AU, AAX Native64, Stand-alone für macOS® X ab 10.11 und höher und für macOS® Big Sur (11) auf Computern mit Intel®-Prozessor
ASIO-Audio-Treiber auf Windows®-Systemen
Aktuelle OpenGL®-Grafiktreiber und Firmware des Rechners
iLok License Manager ab Version 5.0 und iLok Benutzer-Konto (Account), iLok USB Smart Key empfohlen (nicht im Lieferumfang)
Internet-Verbindung für Aktivierungsprozess erforderlich

Sie können die Mehrkanal-Software 14 Tage kostenlos testen. Dafür wird ein PACE iLok Account benötigt (iLok.com).

Nach Ablauf des Testzeitraums ist zur weiteren uneingeschränkten Nutzung die Eingabe eines Aktivierungscodes erforderlich, den Sie mit dem Erwerb einer Software-Lizenz erhalten. Sie benötigen den PACE Anti-Piracy iLok License Manager ab Version 5.0 zur Speicherung und Verwaltung Ihrer Lizenzen. Wir empfehlen zudem die Verwendung eines iLok USB Smart Keys. Auf autorisierten Computern lassen sich mehrere Instanzen ausführen.

Die Loudness Tools Mehrkanal-Software steht auf dem Karteireiter Downloads oder im Download-Bereich zur Verfügung. Einen Aktivierungscode erhalten Sie durch unsere Sales-Partner oder bei Bezug über unseren Online-Shop.

Weitere Details finden Sie unter "Downloads" in den Release Notes.

Instrumente

Die Loudness Tools PlugIn-Software deckt einen umfangreichen Bereich der bewährten RTW-Messwerkzeuge für das Loudness- und Audio-Metering ab. Alle wichtigen Messgrößen zur Einhaltung vorgegebener Anforderungen stehen damit zur Verfügung. Neben der Signalverarbeitung und den Funktionen zur Steuerung verfügt die Software über die folgenden Instrumente:

PPM (TP und PPM Digital)
PPM und TruePeak-Meter für bis zu 8 Kanäle mit umfangreicher Auswahl an Skalen (TP60, Dig60, ARD, Nordic, BR IIa, Zoom), Bargraph- und numerische Anzeige, Loudness-Bargraphen zuschaltbar, zusätzliche Steuertasten zur Platzierung auf dem Bildschirm.

Loudness Sum
Loudness-Sum-Instrument zur Bargraph-Anzeige der Loudness-Summen-Werte M, S oder I einer Loudness-Messung entsprechend EBU R128, ITU BS.1770-4/1771-1, ARIB, ATSC A/85, OP-59, AGCOM, CALM Act oder kundenspezifisch (Custom-Modus). SPL-Anzeige. Zusätzliche Steuertasten zur Platzierung auf dem Bildschirm.

Loudness Num
Loudness-Num-Instrument zur numerischen Anzeige der Loudness-Summen-Werte M, S oder I, der Loudness Range LRA, der Maximal-Werte TPmax, Mmax und Smax und der Integrated-Messzeit Itime einer Loudness-Messung entsprechend EBU R128, ITU BS.1770-4/1771-1, ARIB, ATSC A/85, OP-59, AGCOM, CALM Act oder kundenspezifisch (Custom-Modus). Zusätzliche Steuertasten zur Platzierung auf dem Bildschirm.

Loudness Range (LRA)
Loudness-Range-Instrument mit MagicLRA-Modus zur grafischen Darstellung von Loudness-Varianzen. Einstellbare farblich abgesetzte Bereiche. Zusätzliche Steuertasten zur Platzierung auf dem Bildschirm.

Correlator (verfügbar im 2-Kanal-Modus)
Stereo-Korrelator-Instrument zur Anzeige der Phasenbeziehung zwischen den Kanälen eines Stereo-Signals (Mono-Kompatibilität). Zusätzliche Steuertasten zur Platzierung auf dem Bildschirm.

Tastenfelder (Beispiel: PPM Tasten)
Die Tastenfelder enthalten die für das jeweilige Instrument wählbaren Bildschirmtasten mit definierten Steuerfunktionen.

Weitere Details finden Sie in der Onscreen-Hilfe (Tool-Tipps) der Software.

Erste Schritte

Auf den folgenden Screenshots zeigen wir Ihnen, wie Sie auf einfache Weise Instrumente auf der PlugIn-Fläche platzieren, skalieren und drehen. So können Sie die Loudness Tools nach Ihren Erfordernissen einrichten.
Klicken Sie ins Bild zur vergrößerten Darstellung.

Halten Sie die Maus über den roten Streifen über dem RTW-Logo. Das Dock mit den Instrumenten und den Einstellungen wird eingeblendet.

Klicken und halten Sie mit der linken Maustaste z. B. das TP/PPM-Instrument und ziehen Sie es an eine beliebige Stelle der Anzeigefläche.

Die grüne Fläche zeigt den initialen Größenbedarf des Instrumentes an. Lassen Sie an der Stelle, wo Sie das Instrument anordnen möchten, die Maus los.

Durch Ziehen an den Rändern bzw. Ecken können Sie das Instrument in Raster-Schritten auf die gewünschte Größe bringen.

Klicken und halten Sie nun mit der linken Maustaste z. B. das Loudness-Sum-Instrument und ziehen Sie es an eine freie Stelle der Anzeigefläche.

Lassen Sie an der Stelle, wo Sie das Instrument anordnen möchten und die Fläche des initialen Größenbedarfs grün erscheint, die Maus los. Erscheint diese Fläche rot, kann das Instrument nicht platziert werden.

Möchten Sie das Instrument beispielsweise horizontal betreiben, bringen Sie es durch Ziehen am rechten Rand auf die gewünschte Breite.

Klicken Sie zur horizontalen Anordnung des Instrumentes auf das erste der drei rechts oben eingeblendeten Icons.

Das Instrument wird gedreht und füllt nun den vorbereiteten Rahmen ganz aus. Nun können Sie weitere Instrumente platzieren.

Mit dem linken Icon drehen Sie das Instrument wieder zurück in die vertikale Ausrichtung.
Mit dem mittleren Icon rufen Sie direkt das Menü für die Instrumenten-Einstellungen auf.
Mit dem rechten Icon können Sie das Instrument jederzeit aus dem Fenster entfernen.
